Detalhes do produto
Lugar de origem: JIANGSU
Marca: Zhijia
Certificação: API, ce, RoHS, BIS, tisi, JIS, GS, ISO9001
Número do modelo: Tubulação de Wleded do carbono
Termos do pagamento & do transporte
Quantidade de ordem mínima: 5TONS
Preço: USD 621-938 Per Ton
Detalhes da embalagem: embalado em pacotes ou na caixa de madeira ou como o cliente exigido
Tempo de entrega: 10-15days
Termos de pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Habilidade da fonte: De 500000 toneladas/toneladas pelo mês
Padrões: |
ASTM, ASME e API, ANSI B 36,10 |
Ofício: |
Laminado e estirado a frio |
Padrão do ANSI: |
B1.20. |
Categorias: |
Categoria A de ASTM A106, categoria B, categoria C |
Tipo: |
ERW/sem emenda/fabricou/soldado |
TAMANHO: |
1/2” N.B. a 36" N.B. |
Comprimento: |
3 medidores mínimos, 18 medidores máximos |
Espessura: |
3-12mm |
Especializado dentro: |
Tubulação da categoria B do grande diâmetro ASTM A106 |
Programações: |
Programação 20, 30, 40, padrão (STD), pesado extra (XH), 80, 100, 120, 140, 160, XXH & mais pesado |
Padrão de ASME: |
B36.10M |
Tolerância: |
Tubulação estirada a frio: +/-0.1mm laminou a tubulação: +/-0.05mm |
Extremidade: |
A extremidade lisa, extremidade chanfrada, pisou |
Padrões: |
ASTM, ASME e API, ANSI B 36,10 |
Ofício: |
Laminado e estirado a frio |
Padrão do ANSI: |
B1.20. |
Categorias: |
Categoria A de ASTM A106, categoria B, categoria C |
Tipo: |
ERW/sem emenda/fabricou/soldado |
TAMANHO: |
1/2” N.B. a 36" N.B. |
Comprimento: |
3 medidores mínimos, 18 medidores máximos |
Espessura: |
3-12mm |
Especializado dentro: |
Tubulação da categoria B do grande diâmetro ASTM A106 |
Programações: |
Programação 20, 30, 40, padrão (STD), pesado extra (XH), 80, 100, 120, 140, 160, XXH & mais pesado |
Padrão de ASME: |
B36.10M |
Tolerância: |
Tubulação estirada a frio: +/-0.1mm laminou a tubulação: +/-0.05mm |
Extremidade: |
A extremidade lisa, extremidade chanfrada, pisou |

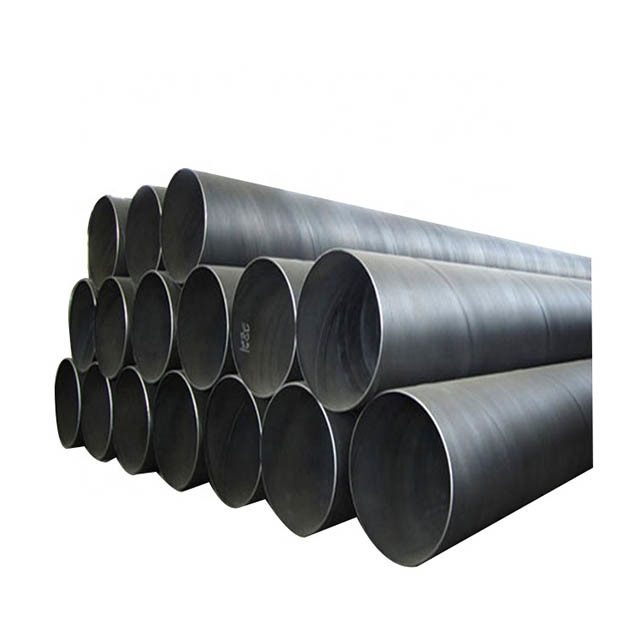

Tubulação soldada do SA 106 GR B Sch 40, fabricante da tubulação do aço carbono ERW de A106 GR B em China
A tubulação da categoria B de ASTM A106 é uma especificação e uma categoria para a alta temperatura, tubulações de aço carbono de alta pressão. Siderúrgica Zhijia Empresa é um fornecedor destas tubulações em tamanhos e em quantidades diferentes. Há os padrões e as categorias diferentes que são usados em aplicações diferentes. A106 a tubulação sem emenda da categoria B é usada nas aplicações onde os gás e os líquidos quentes são transportados em temperaturas elevados. Isto é importante manter para baixo o consumo de energia nestas plantas. Há umas classes diferentes da pressão denotadas pelas programações destas tubulações.
Nossos ASTM A106 GR B Sch 40 tubulações são uns de médio alcance das tubulações da classe da pressão que podem ser aplicadas nas aplicações com o suave às capacidades médias da pressão. As aplicações do material de ASTM A106 Gr.B podiam ser indústrias consideradas como a construção de navio, aplicações marinhas, refinarias de petróleo e gás e nas instalações petroquímicas. O material de A106 Gr.B produzido por nós é do padrão elevado, uso e desgaste de grande resistência, alto resistente. As dimensões A106 da tubulação da categoria B variam com os padrões e as exigências de aplicação. A escala dos tamanhos da tubulação de A106b de 1/8 de polegada a 48 polegadas na escala geralmente usada. Você pode contactar-nos para todo o encanamento feito-à-medida no material do SA 106 GR B.
| Tamanho” | MSL fazem | O ISMT faz | JSL fazem |
|---|---|---|---|
| 1/2” | 1.323,53 | 1.316,18 | 1.330,88 |
| 3/4" | 1.102,94 | 1.095,59 | 1.110,29 |
| 1" | 955,88 | 948,53 | 963,24 |
| 1,25” | 911,76 | 904,41 | 919,12 |
| 1,5" | 808,82 | 801,47 | 816,18 |
| Preço USD/Ton Todos os preços são aplicáveis para SCH 40, SCH 60, SCH 80 & SCH XS |
|||
| NPS [designador do DN] | Sobre | Sob | ||
| em. | milímetro | em. | milímetro | |
| 1/8 a 1-1/2 [6 a 40], incluindo | 1/64 (0,015) | 0,4 | 1/64 (0,015) | 0,4 |
| Sobre 1-1/2 a 4 [40 a 100], incluindo | 1/32 (0,031) | 0,8 | 1/32 (0,031) | 0,8 |
| Sobre 4 a 8 [100 a 200], incluindo | 1/16 (0,062) | 1,6 | 1/32 (0,031) | 0,8 |
| Sobre 8 a 18 [200 a 450], incluindo | 3/32 (0,093) | 2,4 | 1/32 (0,031) | 0,8 |
| Sobre 18 a 26 [450 a 650], incluindo | 1/8 (0,125) | 3,2 | 1/32 (0,031) | 0,8 |
| Sobre 26 a 34 [650 a 859], incluindo | 5/32 (0,156) | 4,0 | 1/32 (0,031) | 0,8 |
| Sobre 34 a 48 [850 a 1200], incluindo | 3/16 (0,187) | 4,8 | 1/32 (0,031) | 0,8 |
Teste elástico -- NPS 8 e maior -- aceitável transversal ou longitudinal
Menor do que NPS 8 -- pesado nos lotes. Tamanhos maiores -- pelo comprimento.
Aplainando o teste -- NPS 2 e maior.
Teste de dobra (frio) -- NPS 2 e abaixo.
| Grau de curvatura | Diâmetro do Mandrel | |
| Para usos normais de ASTM A106 | 90 | nom de 12 x. diâmetro da tubulação |
| Para o bobinamento próximo | 180 | nom de 8 x. diâmetro da tubulação |
| Tipos da tubulação da categoria B de ASTM A106 | Para fora diâmetro | Espessura de parede | Comprimento |
|---|---|---|---|
| Tubulação sem emenda da categoria B de ASTM A106 (tamanhos feitos sob encomenda) | 1/2” N.B. - 60" N.B. | SCH 5/SCH 10/SCH 40/SCH 80/SCH 160 | Costume |
| A categoria B de ASTM A106 soldou a tubulação (nos tamanhos conservados em estoque + feitos sob encomenda) | 1/2” N.B. - 24" N.B. | Conforme a exigência | Costume |
| Tubulação da categoria B ERW de ASTM A106 (tamanhos feitos sob encomenda) | 1/2” N.B. - 24" N.B. | Conforme a exigência | Costume |
| A categoria B de ASTM A106 CONSIDEROU a tubulação | 16" N.B. - 100” N.B. | Conforme a exigência | Costume |
| Padrão | Categoria | Composição quimica % | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| C | Manganês | P | S | Si | Cr | Cu | Ni | Mo | V | ||
| ASTM A106 | B | ≤0.30 | 0.29-1.06 | ≤0.035 | ≤0.035 | >0,10 | ≤0.40 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.08 |
| ASTM A53 | B | ≤0.30 | ≤1.20 | ≤0.05 | ≤0.045 | - | ≤0.40 | ≤0.40 | ≤0.40 | ≤0.15 | ≤0.08 |
| API 5L | B (PSL-1) | ≤0.28 | ≤1.20 | ≤0.030 | ≤0.030 | - | - | - | - | - | - |
| RUÍDO 1629, RUÍDO 2448 |
St 37,0 | ≤0.17 | - | ≤0.040 | ≤0.040 | - | - | - | - | - | - |
| St 44,0 | ≤0.21 | - | ≤0.040 | ≤0.040 | - | - | - | - | - | - | |
| EN10210 | S235JRH | ≤0.17 | ≤1.40 | ≤0.040 | ≤0.040 | - | - | - | - | - | - |
| GB/T8163, GB/T8162 |
10# | 0.07-0.13 | 0.35-0.65 | ≤0.035 | ≤0.035 | 0.07-0.37 | ≤0.15 | ≤0.25 | ≤0.30 | - | - |
| 20# | 0.17-0.23 | 0.35-0.65 | ≤0.035 | ≤0.035 | 0.17-0.37 | ≤0.25 | ≤0.25 | ≤0.30 | - | - | |
| Padrão | Categoria | Resistência à tração (MPa) |
Força de rendimento (MPa) |
Trans.Elongation (%) |
Teste de impacto (J) |
|---|---|---|---|---|---|
| ASTM A106 | B | >415 | ≥240 | ≥16.5 | - |
| ASTM A53 | B | >415 | ≥240 | - | - |
| API 5L | B (PSL-1) | >414 | ≥241 | Como a cláusula a | - |
| RUÍDO 1629 | St 37,0 | 350-480 | ≥235 | ≥23 | - |
| RUÍDO 2448 | St 44,0 | 420-550 | ≥275 | ≥19 | - |
| EN10210 | S235JRH | 360-510 | ≥235 | ≥26 | 27 (+20°C) |
| GB/T 8163 | 10# | 335-475 | ≥205 | ≥24 | - |
| GB/T 8162 | 20# | 410-550 | ≥245 | ≥20 | - |
| Máximo - pressão permissível (libras por polegada quadrada) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NPS | Diâmetro externo | Programação | ||||||||||||
| (dentro) | (dentro) | 10 | 20 | 30 | STD | 40 | 60 | XS | 80 | 100 | 120 | 140 | 160 | XXS |
| 1/4 | 0,54 | 7985 | 7985 | 10798 | 10798 | |||||||||
| 3/8 | 0,675 | 6606 | 6606 | 9147 | 9147 | |||||||||
| 1/2 | 0,84 | 6358 | 6358 | 8575 | 8575 | 10908 | 17150 | |||||||
| 3/4 | 1,05 | 5273 | 5273 | 7187 | 7187 | 10220 | 14373 | |||||||
| 1 | 1,315 | 4956 | 4956 | 6670 | 6670 | 9316 | 13340 | |||||||
| 1 1/4 | 1,66 | 4133 | 4133 | 5638 | 5638 | 7380 | 11276 | |||||||
| 1 1/2 | 1,9 | 3739 | 3739 | 5158 | 5158 | 7247 | 10316 | |||||||
| 2 | 2,375 | 3177 | 3177 | 4498 | 4498 | 7097 | 8995 | |||||||
| 2 1/2 | 2,875 | 3460 | 3460 | 4704 | 4704 | 6391 | 9408 | |||||||
| 3 | 3,5 | 3024 | 3024 | 4200 | 4200 | 6132 | 8400 | |||||||
| 3 1/2 | 4 | 2769 | 2769 | 3896 | 3896 | |||||||||
| 4 | 4,5 | 2581 | 2581 | 3670 | 3670 | 4769 | 5782 | 7339 | ||||||
| 5 | 5,563 | 2273 | 2273 | 3303 | 3303 | 4404 | 5505 | 6606 | ||||||
| 6 | 6,625 | 2071 | 2071 | 3195 | 3195 | 4157 | 5318 | 6390 | ||||||
| 8 | 8,625 | 1420 | 1574 | 1829 | 1829 | 2307 | 2841 | 2841 | 3375 | 4085 | 4613 | 5147 | 4971 | |
| 10 | 10,75 | 1140 | 1399 | 1664 | 1664 | 2279 | 2279 | 2708 | 3277 | 3847 | 4558 | 5128 | 4558 | |
| 12 | 12,75 | 961 | 1268 | 1441 | 1560 | 2160 | 1922 | 2644 | 3244 | 3843 | 4324 | 5042 | 3843 | |
| 14 | 14 | 875 | 1092 | 1313 | 1313 | 1533 | 2079 | 1750 | 2625 | 3283 | 3829 | 4375 | 4921 | |
| 16 | 16 | 766 | 956 | 1148 | 1148 | 1531 | 2009 | 1531 | 2585 | 3157 | 3733 | 4404 | 4882 | |
| 18 | 18 | 681 | 849 | 1192 | 1021 | 1530 | 2042 | 1361 | 2553 | 3147 | 3743 | 4252 | 4848 | |
| 20 | 20 | 613 | 919 | 1225 | 919 | 1455 | 1989 | 1225 | 2526 | 3138 | 3675 | 4288 | 4824 | |
| 22 | 22 | 557 | 835 | 1114 | 835 | 1949 | 1114 | 2506 | 3063 | 3619 | 4176 | 4733 | ||
| 24 | 24 | 510 | 766 | 1147 | 766 | 1405 | 1978 | 1021 | 2489 | 3126 | 3700 | 4210 | 4786 | |
| 30 | 30 | 510 | 817 | 1021 | 613 | 817 | ||||||||
| 32 | 32 | 478 | 766 | 957 | 574 | 1054 | ||||||||
| 34 | 34 | 450 | 721 | 901 | 540 | 992 | ||||||||
| 36 | 36 | 425 | 681 | 851 | 510 | 1021 | ||||||||
| 42 | 42 | 583 | 729 | 438 | 875 | |||||||||
| N.B. | Tamanho | OD | 40S | 5S | 10S | S10 | S20 | S40 | S60 | XS/80S | S80 | S100 | S120 | S140 | S160 | XXS |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | milímetro | ||
| 1/8" | 10,29 | 1,2 | 1,73 | 2,41 | ||||||||||||
| 1/4" | 13,72 | 1,7 | 2,24 | 3,02 | ||||||||||||
| 3/8" | 17,15 | 1,7 | 2,31 | 3,2 | ||||||||||||
| 15 | 1/2” | 21,34 | 2,8 | 1,7 | 2,1 | 2,77 | 3,73 | 3,73 | 4,78 | 7,47 | ||||||
| 20 | 3/4" | 26,67 | 2,9 | 1,7 | 2,1 | 2,87 | 3,91 | 3,91 | 5,56 | 7,82 | ||||||
| 25 | 1" | 33,4 | 3,4 | 1,7 | 2,8 | 3,38 | 4,55 | 4,55 | 6,35 | 9,09 | ||||||
| 32 | 1 1/4" | 42,16 | 3,6 | 1,7 | 2,8 | 3,56 | 4,85 | 4,85 | 6,35 | 9,7 | ||||||
| 40 | 1 1/2” | 48,26 | 3,7 | 1,7 | 2,8 | 3,68 | 5,08 | 5,08 | 7,14 | 10,2 | ||||||
| 50 | 2" | 60,33 | 3,9 | 1,7 | 2,8 | 3,91 | 5,54 | 5,54 | 9,74 | 11,1 | ||||||
| 65 | 2 1/2” | 73,03 | 5,2 | 2,1 | 3,1 | 5,16 | 7,01 | 7,01 | 9,53 | 14 | ||||||
| 80 | 3" | 88,9 | 5,5 | 2,1 | 3,1 | 5,49 | 7,62 | 7,62 | 11,1 | 15,2 | ||||||
| 90 | 3 1/2” | 101,6 | 5,7 | 2,1 | 3,1 | 5,74 | 8,08 | 8,08 | ||||||||
| 100 | 4" | 114,3 | 6 | 2,1 | 3,1 | 6,02 | 8,56 | 8,56 | 11,1 | 13,5 | 17,1 | |||||
| 125 | 5" | 141,3 | 6,6 | 2,8 | 3,4 | 6,55 | 9,53 | 9,53 | 12,7 | 15,9 | 19,1 | |||||
| 150 | 6" | 168,3 | 7,1 | 2,8 | 3,4 | 7,11 | 10,97 | 11 | 14,3 | 18,3 | 22 | |||||
| 200 | 8" | 219,1 | 8,2 | 2,8 | 3,8 | 6,4 | 8,18 | 10,3 | 12,7 | 12,7 | 15,1 | 19,3 | 20,6 | 23 | 22,2 | |
| 250 | 10" | 273,1 | 9,3 | 3,4 | 4,2 | 6,4 | 9,27 | 12,7 | 12,7 | 15,1 | 19,3 | 21,4 | 25,4 | 28,6 | 25,4 | |
| 300 | 12" | 323,9 | 9,5 | 4 | 4,6 | 6,4 | 10,3 | 14,3 | 12,7 | 17,5 | 21,4 | 25,4 | 28,6 | 33,3 | 25,4 | |
| 350 | 14" | 355,6 | 9,5 | 4 | 4,8 | 6,4 | 7,9 | 11,1 | 15,1 | 12,7 | 19,1 | 23,8 | 27,8 | 31,8 | 35,7 | |
| 400 | 16" | 406,4 | 9,5 | 4,2 | 4,8 | 6,4 | 7,9 | 12,7 | 16,7 | 12,7 | 21,4 | 26,2 | 31 | 36,5 | 40,5 | |
| 450 | 18" | 457,2 | 9,5 | 4,2 | 4,8 | 6,4 | 7,9 | 14,3 | 19,1 | 12,7 | 23,8 | 29,4 | 34,9 | 39,7 | 45,2 | |
| 500 | 20" | 508 | 9,5 | 4,8 | 5,5 | 6,4 | 9,5 | 15,1 | 20,6 | 12,7 | 26,2 | 32,5 | 38,1 | 44,5 | 50 | |
| 550 | 22" | 558,8 | 9,5 | 4,8 | 5,5 | 6,4 | 9,5 | 22,2 | 12,7 | 28,6 | 34,9 | 41,3 | 47,6 | 54 | ||
| 600 | 24" | 609,6 | 9,5 | 5,5 | 6,4 | 6,4 | 9,5 | 17,5 | 24,6 | 12,7 | 31 | 38,9 | 46 | 52,4 | 59,5 | |
| 650 | 26" | 660,4 | 9,5 | 7,9 | 13 | 12,7 | ||||||||||
| 700 | 28" | 711,2 | 9,5 | 7,9 | 13 | 12,7 | ||||||||||
| 750 | 30" | 762 | 9,5 | 6,4 | 7,9 | 7,9 | 13 | 12,7 | ||||||||
| 800 | 32" | 812,8 | 9,5 | 7,9 | 13 | 17,5 | 12,7 | |||||||||
| 850 | 34" | 863,6 | 9,5 | 7,9 | 13 | 17,5 | 12,7 | |||||||||
| 900 | 36" | 914,4 | 9,5 | 7,9 | 13 | 19,1 | 12,7 |
Revestimentos de superfície: Verniz desencapado, lubrificada, do moinho, Galv, FBE, FBE duplo, 3LPE, 3LPP, alcatrão de carvão, revestimento concreto e envoltório da fita.
Revestimentos do fim: Corte chanfrado, quadrado, rosqueado & acoplado.
A tubulação de aço da categoria B de ASTM A106 é usada nas aplicações de planejamento as mais críticas e igualmente em determinadas aplicações no setor automotivo. Além, alguns dos produtos de aço carbono de valor acrescentado incluem de aço para os cilindros do LPG, a categoria do API, o aço resistente à corrosão, o aço estrutural crítico da aplicação, a qualidade da caldeira, auto categorias, tubos da precisão e categorias médias/altas do carbono, entre outros.
A tubulação da categoria C de ASTM A106 usou-se na maior parte dentro:
| Categoria A | Categoria B | Categoria C | |
|---|---|---|---|
| Carbono % máximo | 0,25 | 0,30 | 0,35 |
| Manganês % | 0,27 a 0,93 | 0,29 a 1,06 | 0,29 a 1,06 |
| Phosporous, % máximo | 0,025 | 0,025 | 0,025 |
| Enxofre, % máximo | 0,025 | 0,025 | 0,025 |
| Silicone, % mínimo | 0,10 | 0,10 | 0,10 |
| Sem emenda | Categoria A | Categoria B | Categoria C |
|---|---|---|---|
| Resistência à tração, mínima, libra por polegada quadrada | 48.000 | 60.000 | 70.000 |
| Renda a força, mínima, libra por polegada quadrada | 30.000 | 35.000 | 40.000 |
| Anterior | Novo | |||
|---|---|---|---|---|
| Execução | Padrão | Material | Padrão | Material |
| Sem emenda | ASTM A106 | CATEGORIA B | EN 10216-2 | P265GH |
A programação 160 da categoria B de ASTM A106 & de serviço ácida de ASTM A106 tubulação estão fracos ou nos pacotes apertados com tiras do ferro. Embalagem especial: Metal ou casos, páletes de madeira etc.
Exigências de marcação
Rolado, morra carimbado, ou pinte stenciled (a opção do fabricante).
